Armamento naval:La artilleria en los siglos XV- XVI .

En el S.XVI ,la industria de fabricación de cañones en España, ya tenía una antigüedad de varias centurias.Se da por hecho que los primeros occidentales en utilizar cañones en las galeras fueron los españoles, y según las crónicas en la batalla de la Rochela (Francia 1.372)cuando una escuadra al mando de Gil Ambrosio Bocanegra derrotó a una inglesa del almirante conde de Pembroke, que fue hecho prisionero junto con setenta caballeros principales. Los españoles utilizaron cañones,causando gran sorpresa y espanto en sus adversarios.

En España era normal llevar cañones en los buques desde fines de la Edad Media, pero la artillería de un barco no formaba parte integrante del mismo. Se situaba a bordo para un viaje específico  y se retiraba cuando la nave llegaba a puerto

Inicialmente la artilleria naval era igual que la de tierra, usandose los mismos tipo: bombardas, falconetes, pedreros, etc situación que persistió hasta el siglo XVI, donde ya aparece el cañón naval claramente diferenciado del usado en tierra, sobre todo en el montaje de las cureñas.Como todavía no había mecanismos para hacer debidamente las ánimas,los constructores de cañones producían artillería con tubos excentricos, y una holgura que tenía en cuenta que una bala de cañón podía no entrar bien en el tubo.En consecuencia la artillería era imprecisa  y no era problable que diera en el blanco más allá de un corto alcance.

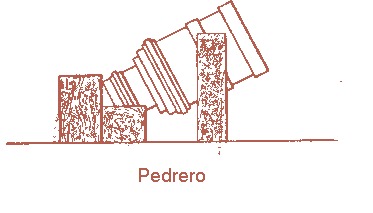

Los que pedreros y falconetes también llamados  cañones de borda giratorios, reunían como característica principal su poco peso, en relación con el proyectil que podían disparar. Esta liviandad se conseguía gracias al reducido espesor de los metales y permitir su montaje en horquillas sobre borda o falca de buques y embarcaciones menores. La relativa debilidad resultante del poco espesor de sus paredes se compensaba con una carga impulsiva igual a solo un noveno del peso de la bala, en vez de un tercio o un medio como usaban los verdaderos cañones montados en cureñas. El calibre de los pedreros variaba generalmente entre una y media libra y se cargaban por la boca. Sin embargo los pedreros Españoles eran de a dos y tres libras. En 1787 Rovira daba los planos de dichos pedreros que eran de retrocarga y simultáneamente proponía su reemplazo por los largos que había inventado en 1783. Si comparamos los planos de un antiguo falconete del Espasa con los planos del pedrero de Rovira de A.3. libras resulta difícil establecer una diferencia entre ellos. Como vemos pedreros y falconetes se cargaban por la culata, se montaba sobre horquillas y tenían un largo semejante, doce calibres el primero y catorce el segundo la diferencia notable entre ambos era el calibre de media libra para el pedrero y tres libras para el falconete.

En esta imagen podemos ver el montaje casi a proa  de dos bombardas en una carabela del siglo XV de unas 100 tn. de desplazamiento.

Hasta el siglo XVII no existía uniformidad en la producción de cañones, y los calibres y pesos de la munición eran variados,tal como vemos en esta clasificación::

Piezas grandes	Piezas pequeñas	Piezas de trayectoria curva	Culebrina
Bombarda 20 a 30 cm de calibre.	Pasavolante 7 a 8 cm de calibre.	Mortero 9 a 16 cm de calibre.	Culebrina 9 a16 cm de calibre.
Bombardeta 8 a 10 cm de calibre.	Falconete 5 a 7 cm de calibre.	Trabuquera 20 a 30 cm de calibre.	Sacre 7 a 9 cm de calibre.
	Cerbatana 5 a 7 cm de calibre.		Verso 4 a 5 cm de calibre.
	Ribadoquin 2 a 5 cm de calibre.		Sacabuche 2 a 6 cm de calibre.
	Esmeril 4 a 5 cm de calibre.

Artilleria: Modelos

Bombarda Siglo XIV	Bombarda usada en las Carabelas
Falconete pedrero	Falconete pedrero sobre borda
Pasavolante	Verso
Media Culebrina
Cañon naval S-XV	Cañon 36 l.Galera D. Juan de Austria



En la ” Instrucción naútica para el buen uso y regimiento de las naos” se ofrecen las siguientes curiosas noticias de la artillería a bordo:

“ Todas las piezas abiertas que se sirven con cámaras ( se esta refiriendo a los falconetes , bombardas y demás piezas de retrocarga) han de estar sobre cubierta, porque si están debajo, el humo que queda dentro ocupa la vista a los que sirven. Por manera que estas y los versos se han de poner sobre las toldas de proa a popa, y las cerradas que son de culata, que echan humo por la boca …. Terná sus portañuelas dos palmos en cuadra con sus bisagrones para cerrallas y abrillas cuando convenga, y en los lados de cada una dos argollones de hierro fuerte, y cerca del muñón un gancho, y dél á las argollas á la culata de cada una, sus retenidas tan largas cuanto es menester para recular la pieza, advirtiendo que una sea mas corta que otra, para que reculando la pieza, y teniendo la boca dentro, por la retenida dé media vuelta , y quede perlongada de popa  á proa, para que el lombardero pueda tornalla a cargar, sin que por la portañuela le pueda hacer daño : y advierta también que, cargada la pieza o piezas, se haga puntería donde convenga, sin que ningún cañonazo se tire en duda si  acertará o nó, y las que tuviere señaladas y apuntadas para tirar á los árboles , jarcia y velas  los tirará con pelotas de cadena, y si para el cortado y echar la nao enemiga al fondo, con pelota rasa; y si para las obras muertas y altos, con pelotas de puyas; y si para dañar y estropear la gente que esté sobre la jareta y tolda, tirará con linternas de pedernal, cabezas de clavos y estoperoles…

” La artillería que se ha usado es de diversas formas, pero diré lo que me paresce más conviniente para el uso de nuestra nao: piezas hay cerradas ded bronce é hierro, y otras abiertas; de las de hierro sólo a mi parecer se deben usar algunas coladas, que teniendo con ellas cuidado aprovechen, y son seguras, todas las demás son matahombres, y pudiendo haber otras, aún no deberían usarse éstas: las de bronce son así las cerradas como las abiertas, que tienen cámaras buenas cada una para sus efectos: y así convendrá que sean fornidas de metal , y más cortas de lo ordinario, y que como aghora se usan, fenezca la culata en forma piramidal, aguda donde ha de dar y cebar el fogón, porque siendo tales se mandan y menean mejor, ocupan menos lugar, y no se calientan tan presto, y no hacen mucha fuerza al retirar……….”

La tripulación y el armamento de los navíos a comienzo del siglo XV ,según su tamaño era los siguientes:



.

Por su parte, las Galeras del Medíterráneo montaban cinco cañones en crujía,sobre la arrumbada uno de 36 libras,a cada banda de este dos de 8 libras y en cada extremo dos de seis libras., tal como podemos ver en esta ilustración:



y en esta otra:

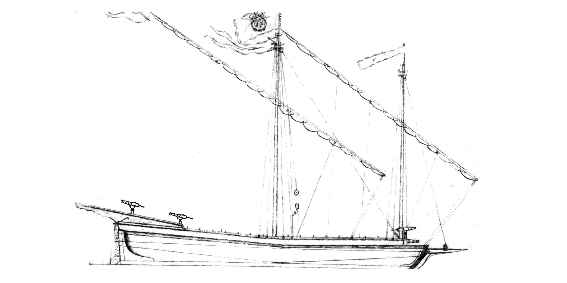

Otra imagen de una galera, mostrando el armamento situado en la borda ( falconetes y versos )

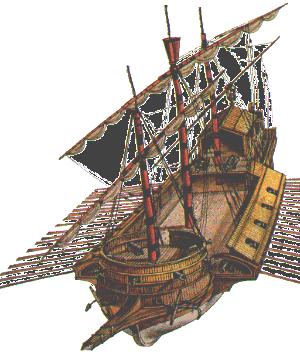

En las galeazas, el armamento se situa en la proa , en una torre circular, y en las bordas como se puede ver en la imagen siguiente:







Al iniciarse el siglo XVI se siguen utilizando las lombardas o bombardas, que seguían montándose sobre un grueso madero que impedía el retroceso del arma al dispararse.





A medida que avanza el siglo, se van produciendo modificaciones tanto en el tipo de armas como en su diseño, tal como vemos a continuación:



El alcance medio de las lombardas era de unos 800 o 1000 metros, si bien su alcance efectivo no excederia de los 400 metros, y su alcance en combate no era superior a los 200 metros .

Hacia 1520 se generaliza la fundicion en bronce de las piezas en un solo bloque ( desaparece el mascle) , apareciendo el cañón, la culebrina , el sacre y medio sacre, usándose el proyectil de hierro macizo. Los muñones aparecen a finales del siglo XV con lo cuál la puntería y, por consiguiente el disparo, gana en rapidez y comodidad, ya que hasta ahora los ángulos positivos se lograban enterrando más o menos el mástil; las cureñas o encabalgamientos han sido provistos de ruedas con lo cual el transporte, la entrada y salida de posición han dejado de ser un trabajo lento y fatigoso.

Carlos V, adelantándose a sus contemporáneos, implantó con éxito en 1552 un cierto orden en la multitud de calibres existentes —llegó a haber hasta ciento sesenta tipos de piezas—, reduciéndoles a un número manejable. Estableció seis modelos de piezas: de cuarenta, veintiséis, doce, seis y tres libras, más un mortero.

Este esfuerzo de simplificación se llevó a la práctica sólo en parte. En tiempos de Felipe II, continuando en la misma línea, se establecieron siete: cañones y medios cañones; culebrinas y medias culebrinas; sacres y medios sacres, y falconetes. A finales del XVI, existían seis: cañones (de cuarenta, treinta y cinco, treinta y dos y treinta libras); medios cañones (de veinte, die­ciocho, dieciséis y quince); tercios de cañón (de diez, ocho y siete); culebrinas (de veinticuatro, veinte, dieciocho y dieciséis); medias culebrinas (de doce, diez, ocho y siete) y tercias culebrinas (de cinco, cuatro, tres y dos). En principio, las culebrinas se distinguían de los cañones por su mayor longitud, que imprimía a sus disparos más velocidad y alcance. A cambio, eran más pesadas y tenían un consumo mayor de pólvora.

El artillado de las naves se disponía situando a proa las piezas de mayor alcance y en las bandas las de mayor potencia. Con la aparición del Galeón, la artillería  se dispone en cada cubierta de manera que cubra todo el horizonte ( a la redonda).Las piezas gruesas por razones de estabilidad se concentran en las secciones centrales, y distribuida en varias cubiertas. El artillado es potente y numeroso, pudiendo ser de 26 piezas en la primera cubierta,24 en la segunda 6 piezas ( 3 por banda) en los altos de la falconera de popa y cuatro por banda en el castillo de proa.

En la imagen siguiente vemos el armamento de un galeon , con 18 piezas bajo cubierta ( 8 por banda) y seis falconetes en la cubierta : dos en las banda de popa, dos en las de proa y dos centrales:



Durante los siglos XVI y XVII los funcionarios reales tenían a su cargo en todo momento los cañones,la munición y las piezas,tanto a bordo como cuando se almacenaba en tierra.El armamento se situaba a bordo de las naves antes de emprender la travesía, y se retiraba en cuanto llegaba a puerto. Un funcionario titulado Mayordomo de la artillería de la Armada del Mar Océano,registraba e identificaba cada cañón,e igualmente registraba su salida.Los cañones podían también utilizarse para la defensa de puertos y ciudades amuralladas. Llevando un control exacto de las municiones disponibles,la Corona podía arreglarse con un número sorprendentemente pequeño de grandes piezas de artillería, lo que suponía un considerable ahorro.La reglamentación de 1.522 establecía la proporción de cañones y artilleros según el tamaño de los barcos, incluyendo el número de balas y la cantidad de pólvora para cada cañón.

De 1.610 a 1.624 la artilleria de hierro colado se importaba de Inglaterra, pero a partir de 1.630 España producía el armamento que se necesitaba, gracias a las fundiciones establecidas en Liérganas (Santander) por  Jean Curtius (artesano de Lieja). En 1.622 contrató con la Corona la provisión de artillería de hierro colado y balas de cañón a las armadas, galeras y fortalezas de la Monarquía. Así, en 1.639 se fabricaron 370 cañones y 18.500 balas de cañón para los galeones que se estaban construyendo. Para 1.640 la planta de Liérganes y la de Santa Bárbara habían suministrado en doce años a la Corona 1.171 piezas de artillería y 233.360 balas de cañón.

Los proyectiles eran de hierro o de piedra. Los primeros se usaban para dañar el casco del navio enemigo y los segundos equivalían a granadas de fragmentación, ya que al chocar la piedra con algún objeto se partía en multitud de trozos que hacía la función de metralla entre el personal de cubierta.También se fabricaron de formas especiales y huecos, llamados de muy diversas maneras como “ángeles”, “enramados” y “encadenados ,usandose estos últimospara abatir los aparejos del navio enemigo.



La artillería de hierro colado era más barata que la de bronce, pero los cañones de bronce duraban más y pesaban menos, por lo que era preferido por los artilleros navales. A pesar de que un nuevo diseño había reducido el peso de la artillería de hierro  en una cuarta parte, estos últimos seguían pesando el doble que los de bronce, estos últimos preferidos por los hombres de mar, que advertían que los cañones de hierro que se desprendieran de sus retrancas al retroceder o por una tormenta podrían dañar el barco, independientemente de que hicieran falta más hombres para manejar un cañón tan pesado.El Proveedor General de la Armada advertía ” de que los cañones de hierro no deberían lanzar proyectiles superiores a dieciseis libras , ya que solo con su peso partirán un galeón , tal como pasó con el Magdalena”



Pero dadas las dificultades para proveerse de cobre, la artillería española siguió siendo de hierro. La flota atlántica de 1.646 disponía de 1.058 cañones de hierro y 275 de bronce.

La cureña de la artillería naval hasta finales del XVI ( Armada Invencible) seguía siendo de dos ruedas, cuando ya para esas  fechas la de los ingleses eran de cuatro ruedas, lo que facilitaban las maniobras de carga y puesta en posición.

En las dos siguientes imágenes se muestran dos tipos de armamento: una culebrina y un cañon naval, ambos con cureña de dos ruedas.





Desde mediados hasta fines del siglo XVII, el galeón de guerra español se va transformando pierde pantalla frente al viento y al fuego enemigo y se va haciendo más raso.El refuerzo de las estructuras  va buscando mayor solidez y capacidad de carga en perjuicio del artillado.En 1971 Francisco Antonio Garrote  pretende construir navios que sirvan indistintamente de guerra y mercantes, pretende que los bajeles que propone calen poco,aguanten mayor artillería, anden más, gobiernen mejor y necesiten menos jarcia y aparejos.Un mismo barco, a lo largo de su vida útil, podía servir como mercante en una Flota, en otra figurar como Capitana o Almiranta e incluso servir como Galeón de plata en la Armada de Tierra Firme.

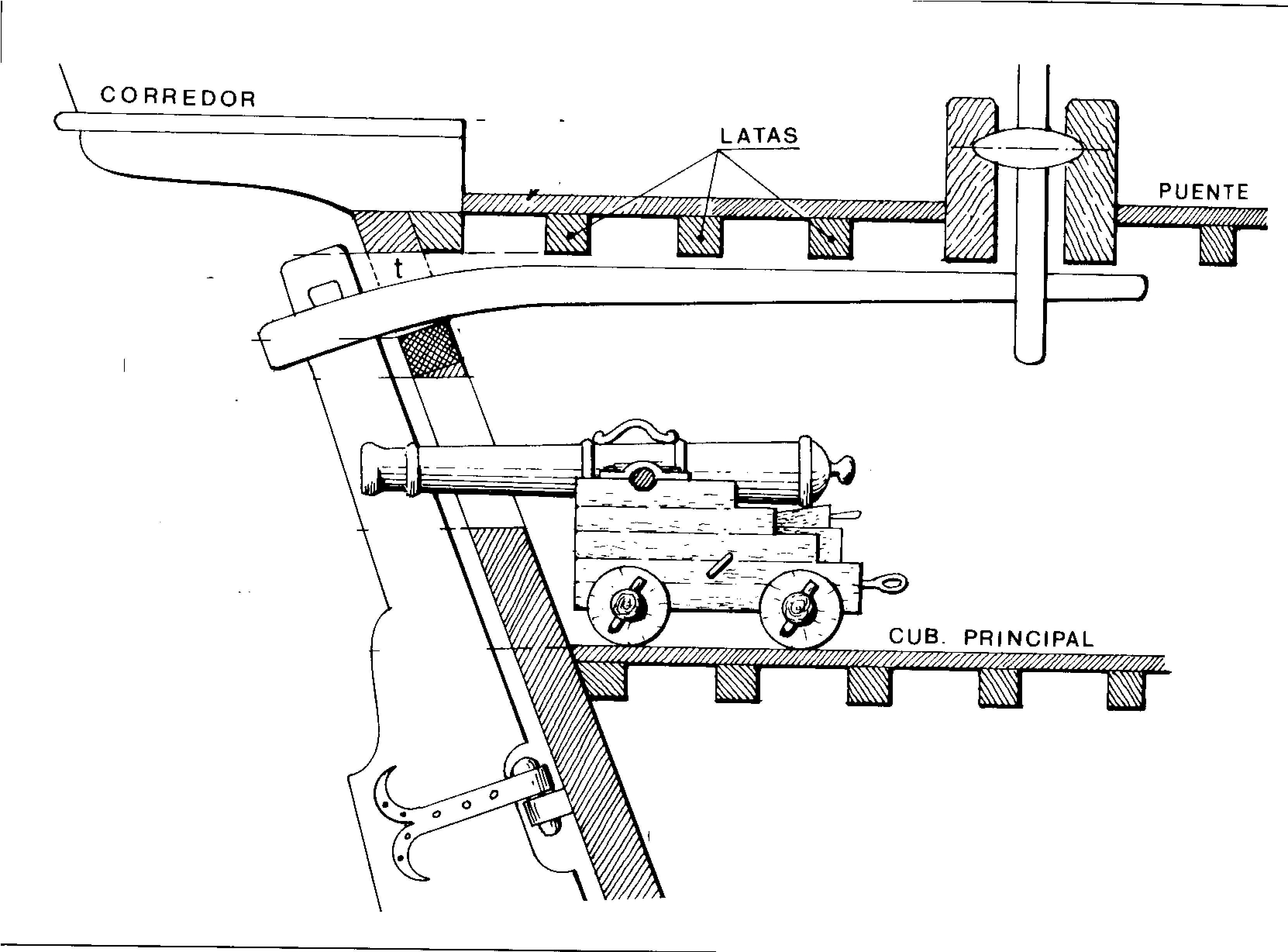

 Durante este período se adopta la cureña naval de cuatro ruedas, y durante el siglo XVII el armamento de las naves va tomando las formas que predominarían hasta bien entrado el siglo XIX.
